cnc armatūra krūva plieno armatūra narvą suvirinimo mašina

CNC pjovimo staklių armatūros karkaso suvirinimo mašina

Prekės aprašymas

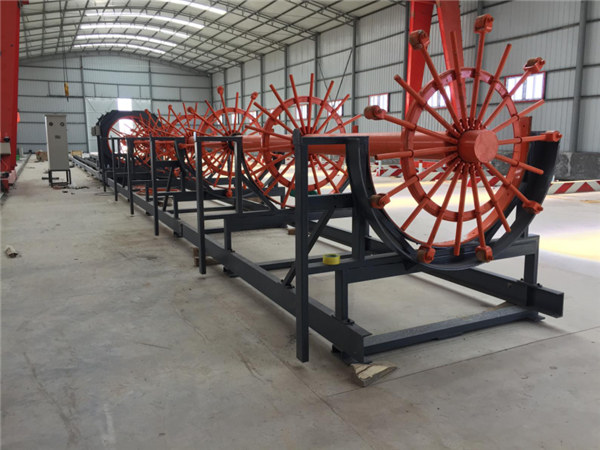

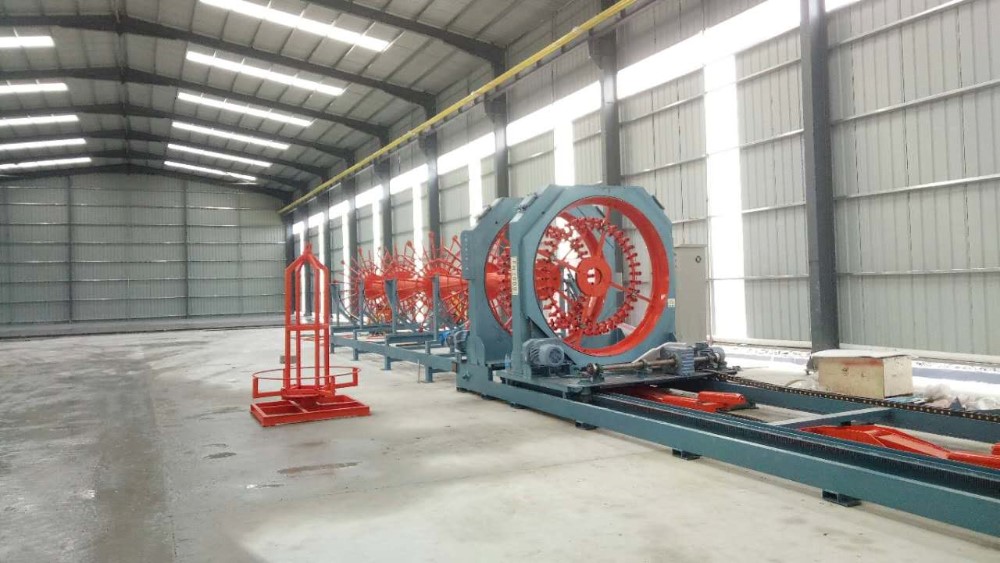

CNC sutvirtinimo poliai Plieno permatymo narvelio suvirinimo aparatas
CNC šlifavimo staklės automatiškai tikėtis taškų ant medžiagos; Pagrindinė armatūra, pritvirtinta prie mobiliojo disko kateterio, ant pagrindinio armatūros suvirinimo, yra pagrindinė armatūra, pritvirtinta prie fiksuoto disko kateterio į mobilųjį plokštelės kanalą, ir perduodama elektriniais įrankiais; Tada paleiskite įprastą suvirinimą, fiksuotą plokštę ir sinchroninio sukimosi plokštelę ir judėjimo plokštę pagal nustatytą greitį (važiavimo greitis gali būti reguliuojamas atsižvelgiant į darbuotojų kvalifikaciją), suvirinimas tuo pačiu metu, kad būtų baigtas plieno armatūros narvelis.

Įrangos modelis
FH1500
FH2000
FH2500
Dėl polių skersmens （mm）
600--1500
800--2000
1000--2500
Kliento pageidavimu gali būti stiprinamas karkaso standartinis ilgis） m）, kitas ilgis
12 18 22 27
12 18 22 27
12 18 22 27
Cage svoris （kg （
4500
6000
8000
Pagrindinis armatūros skersmuo （mm）
Φ12 - Φ40
Φ12 - Φ40
Φ12 - Φ40
Disko skersmuo （mm）
Φ6 - Φ16
Φ6 - Φ16
Φ6 - Φ16
Spiralinis pikis （mm）
50--400
50--400
50--400
Suvirinimo būdas
Anglies dioksido apsauginis suvirinimas
Anglies dioksido apsauginis suvirinimas
Anglies dioksido apsauginis suvirinimas
Hidraulinės stoties parametrai （Mp）
8
8
8
Maitinimo parametrai
380v 50hz
380v 50hz
380v 50hz
Galia w Kw）
13, galingiausia gamybos galia 10
23, galingiausia gamybos galia 18
29, galingiausia gamybos galia 23

Pagrindinės funkcijos

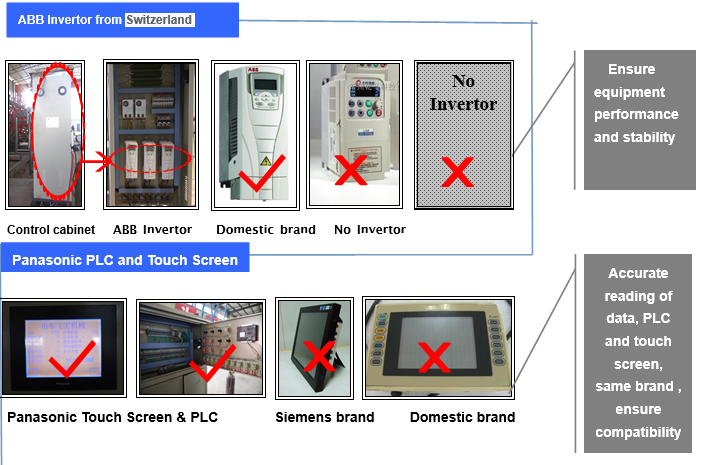

1.Kontrolės sistema pot adpot Importuoti ABB invertorių ir „Panasonic PLC“ ir „Touch Screen“ elektroninius valdymo komponentus, kad būtų užtikrintas stabilus įrangos veikimas.
2. Lengvai valdomi, patogūs naudoti, gali dirbti trys asmenys.
3. Cage diametro klaidų kontrolės tikslumas, linijos pertvarų atstumo paklaida yra maža, gali būti valdoma per 1 cm; viena metrų ritinių tarpinė klaida gali būti valdoma per 5 mm。
4. Gali gaminti dvigubą išilginį strypą su dvigubomis spiralinėmis vielomis, kurių kokybė yra aukšta.
5. Puikus meistriškumas ir griežta kokybės kontrolė, aukštas tikslumas, atsparumas dilimui, lengva priežiūra ir ilgas tarnavimo laikas.
6. Visos mašinos svoris yra 1/3 daugiau nei tos pačios rūšies įrangos pramonėje.
7. Hidraulinė sistema sukurta specialiai, priėmė hidraulinį komponentą, kuris šiuo metu yra naudojamas pasaulyje, kuris yra patvarus ir turi didelį sukeičiamumą. Su automatiniais hidrauliniais padavimo ritiniais, kad būtų išvengta plieno narvelių deformacijos dėl savo svorio。
8.Įrengtas automatinis maitinimo įrenginys, kurį lengva valdyti ir pagerinti efektyvumą.
9. Šablonas, naudojant šabloninį žiedą ir U stiliaus kateterių derinį, gali būti greitai pakeistas ir paverčiamas pagrindinio plieno narvelio laido kiekis.
10. Įrengtas pagalbinės įrangos lanko lankstymo mašinoms ir CO2 ekranuotiems lankiniams suvirinimo įrenginiams.

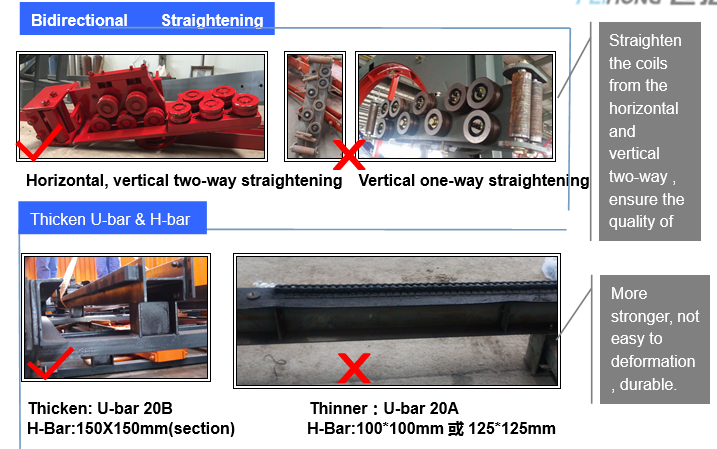

11. BI-krypties ištiesinimo rankos yra pagamintos iš didelio stiprumo lydinio medžiagos, didelio stiprumo, atsparumo nusidėvėjimui ir geresnių dėvimųjų dalių, gali horizontaliai / vertikaliai reguliuoti ritinius, kad būtų užtikrintas šarnyro narvelio kokybė.

Greita informacija

Tipas: Kita
Kilmės vieta: Shandong, Kinija (žemyninė)
Prekinis ženklas: JIAXIN
Modelio numeris: FH1500 FH2000 FH2200 FH2500
Įtampa: 380V 50HZ 3Pase
Srovė: 40A
Nominali galia: 23kw
Nominalaus darbo ciklas: 60%
Matmenys: 26MX6MX2M
Svoris: 18000kgs
Naudojimas: suvirinimo aparatas
Sertifikavimas: ISO9001
Pavadinimas: CNC sutvirtinimo polių plieno pertraukos narvų suvirinimo aparatas
Garantija: vieneri metai
Dėžės skersmuo: 600mm-2000mm
Narvų ilgis: 2000–18000 mm
Spalva: oranžinė, mėlyna, pilka .....
Ritinių skersmuo: 5 ~ 16 mm
Linijinio skersinio skersmuo: 12 ~ 40 mm
Darbinė temperatūra: 0 ~ 40 ℃
Hidraulinė sistema: 10Mp
Suvirinimas: CO2 apsaugotas lankinis suvirinimas
Paslaugos, teikiamos po garantinio aptarnavimo: inžinieriai gali naudotis techninės priežiūros mašina
